RFWattmeter 多功能测量仪/功率计

Sonic Concepts FWattmeter™ 测量和传递 100 kHz 至 10 MHz 的信号，满量程高达 2,000 瓦，损耗Z小。RFWattmeter™ 封装在带有 BNC 连接器、直流电源连接器、微型 B USB 连接器和用于触发示波器或其他 DAQ 设备的可选 SMB 连接器的手持式塑料外壳中。

（点击图片放大）

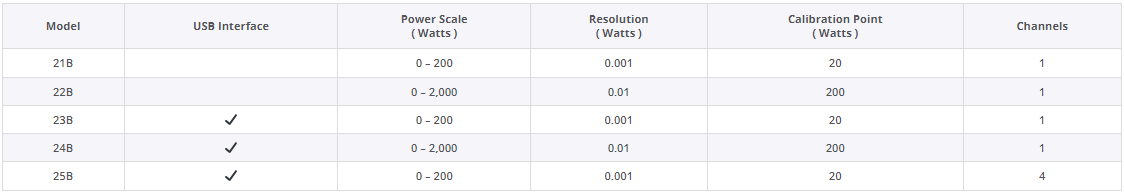

技术规格

模拟信号输出：平均功率 (P)、电压 (V)、电流 (I)、阻抗大小 (Z) 和相位角 (A)

屏幕输出数据：平均功率 (P)、电压 (V)、电流 (I)、阻抗大小 (Z) 和相位角 (A)

采样率：8-64 个样本/秒(使用自定义软件高达 800 个样本/秒)

通过仪表的损耗：50 Ω时为 <0.01 dB

校准点：20 W 范围，2.5 MHz* 时 50 Ω 20 瓦;2,000 W 范围内的 2.5 MHz* 下为 50 Ω提供 200 瓦功率

射频连接器：BNC(f) 输入和输出

负载阻抗：50 Ω(标称)，10 – 250 Ω正常

电源：壁式电源适配器，包括可互换的国际插头适配器(电池供电可选)：100-240 VAC 50-60 Hz 输入，6 VDC 输出

频率：100 kHz 至 10 MHz(可根据要求提供其他频率)

精度：在整个带宽范围内到 +- 2.5%。可应要求提供额外收费的完整表征。

* 可根据要求提供其他校准频率

校准详情

使用吸收式功率计作为参考标准进行校准。随附的校准证书列出了校准条件和读数精度偏差。可应要求提供额外收费的详细测试报告，其中包括RFWattmeter的频率响应和功率线性度图。
