Sonic Concepts Transducers 聚焦超声换能器

Sonic Concepts的准医疗级换能器用于生物医学应用。所有版本都可以针对MRI(磁共振)兼容性和三倍频进行构建。

H 系列深 HIFU 传感器

Sonic Concepts的 H 系列在宽频内为深度高强度聚焦超声应用提供高效率换能器。我们的堆叠技术在辐射表面提供高度均匀的声学输出。

每个换能器都为其基本谐振提供射频阻抗匹配网络。可根据要求提供三次谐波匹配器和耦合锥。

特点：

高功率(平均高达 400 瓦) 基波 (Fo) 和三次谐波 (3xFo)谐振时的高对话效率 多种焦距几何形状和焦增益

防水外壳

可选：

– MRI 兼容

– 多阵元结构

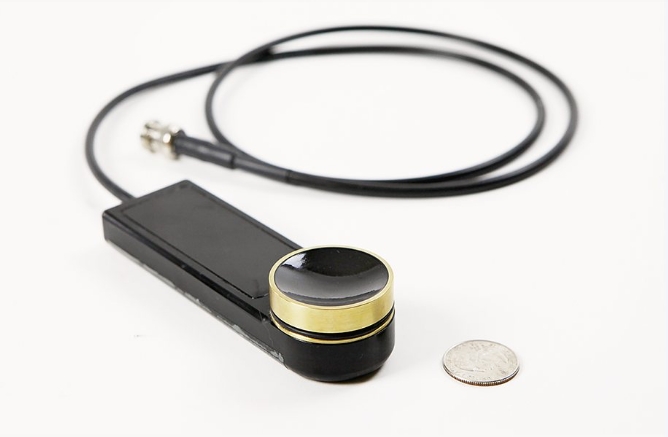

SU 系列准医疗级 HIFU换能器

我们的 SU 系列在宽频范围内为手持式手术高强度聚焦超声应用提供高效率换能器。我们的堆叠技术在辐射表面提供高度均匀的声学输出。

RF阻抗匹配网络在每个传感器的手柄内提供。可根据要求提供水冷、温度监控和耦合锥。

特点：

高功率(平均高达 200 瓦)

基波共振

时转换效率高 各种焦距几何形状和焦增益

防水外壳

可选：

– MRI 兼容

– 多阵元结构

H-300 系列阵列 HIFU传感器

我们的H-300系列阵列HIFU探头提供了多种选择，在焦点几何形状、转向体积和功率密度方面进行了权衡，同时在宽频上保持高效率。

每个阵列都使用高性能电缆和匹配网络技术构建，以维持换能器的电声转换效率和高强度能量。

特点：

高功率(每个通道平均高达 50 瓦)

对话效率

高 减少光栅瓣和宽转向量

防水外壳

可选：

– 兼容磁共振成像

– 可选三倍频

– 可选大扩孔

定制HIFU传感器

与Sonic Concepts合作，定制最适合您应用的换能器。无论是将HIFU集成到内窥镜或导管中，在人体头骨周围开发7,000个子阵列，亦可设计可承受6,000瓦峰值功率的HIFU换能器，Sonic Concepts都可以将其换能器设计功能利用到您的产品中。

阵列类型：环形、扇形、相控、线性、环形扇形、θθ、伪随机和阿基米德螺旋、等等……

聚焦：非聚焦、圆柱形、球形、多半径不规则圆柱形表面

孔径形状：方形、圆形、甜甜圈、椭圆形、切趾不规则形状

频率：30 kHz 至 20 MHz

中央开口形状：正方形、矩形、椭圆形、圆形

可选：

– 兼容磁共振成像

– 可选三倍频

– 可选大扩孔

以上换能器均可选购Sonic Concepts全新影像平台，完整搭建USgFUS或USgHIFU超声影像引导聚焦系统。
