美国EI阻抗匹配变压器

灵活、经济的阻抗匹配解决方案

为了大限度地提高从放大器到负载的功率传输，您需要确保源极和负载的阻抗相同。所有Electronics & Innovation， Ltd.放大器的特性输出阻抗为50欧姆 – 如果您的负载阻抗不是50欧姆，您将有一些功率反射回放大器。
E&I提供了几种选择来实现功率传输：

如果您知道负载的阻抗，则可以提供一个匹配变压器来转换放大器的50欧姆阻抗以匹配负载的阻抗。

如果您不确定自己的阻抗，或者正在寻找该领域的通用研究工具，可切换变压器是一个非常有用的解决方案。

也可提供定制解决方案。

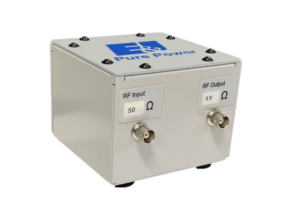

匹配变压器

JT系列升压/降压变压器为阻抗匹配提供低成本、灵活的解决方案。JT系列变压器可在宽频带内工作，无需增加RF放大器的功率即可增加峰峰值电压。由于其紧凑的尺寸，它们可以很容易地放置在靠近负载的位置，从而大限度地减少由于网络的Q值造成的任何损失。
特点：

阻抗转换选项从 3 欧姆到 800 欧姆

频率覆盖范围 10 KHz – 10 MHz

额定功率为 150 瓦 – 可根据要求提供高功率选项

紧凑型设计

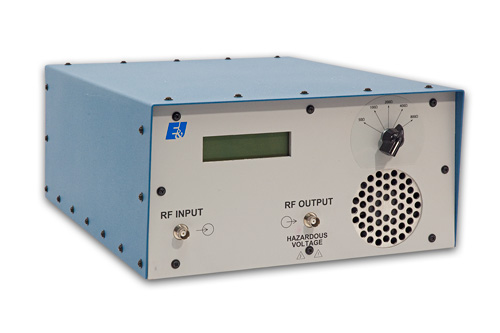

可变阻抗匹配器/阻抗匹配电路/阻抗匹配适配器

E&I的Lock On系列可切换阻抗变压器使您能够转换放大器的50欧姆输入阻抗，在6 KHz至800 MHz的整个频率范围内驱动500至5欧姆的更高或更低的阻抗。
特点：

多次点击设置

500 KHz – 5 MHz 频率覆盖范围

1000 瓦功率能力

风扇冷却
其他可用选项：

通过LCD前面板显示屏进行VSWR测量 – 指示正向和反向功率读数，让您轻松知道哪种设置提供匹配;在部件号中用“D”表示

热开关 – 允许您在不关闭射频电源的情况下调整设备;在部件号中用“H”表示
