ONDA AIMS III 水听扫描系统

ONDA AIMS III Hydrophone Scanning System

AIMS III 水听扫描系统

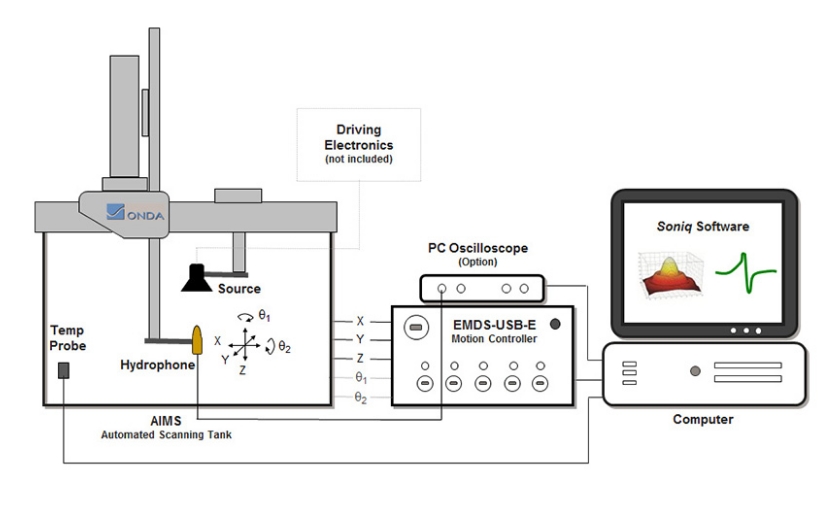

The AIMS III is the latest generation hydrophone scanning system that offers enhanced measurement productivity to characterize your acoustic fields. The system combines an accurate positioning system, Soniq software, an EMDS motion controller, digital oscilloscope, and an Onda hydrophone to provide the most complete acoustic measurement solution.

AIMS III 是最新一代的水听扫描系统，能够显著提高测量效率，从而更好地表征您的声场特性。该系统结合了精确的位置定位系统、Soniq 软件、EMDS 运动控制器、数字示波器以及 Onda 水听器，从而提供完整的声学测量解决方案。

Key Features and Benefits

主要特点与优势

Automated hydrophone scanning system offered with 3 or 5-axis motion in two tank sizes to support a wide range of configurations.

该自动化水听扫描系统支持 3 轴或 5 轴运动，适用于两种不同尺寸的储罐，能够适应多种不同的安装布局。

Turnkey system for easy set-up, scanning, analysis, and reporting

钥匙式系统，便于设置、扫描、分析和报告生成

Seamless integration with Onda hydrophones, water conditioner, and PCS check source.

与 Onda 麦克风、水质调节器以及 PCS 检查源完美集成。

Advanced Soniq software to manage measurement recipes, data computation, regulatory output tables, and external control (.dll).

先进的 Soniq 软件能够管理测量配方、数据计算、监管相关输出表格，以及外部控制接口(.dll 文件)。

High productivity with automatic compensation of temperature and hydrophone calibration and SmartSCAN for high throughput.

高生产效率，同时自动补偿温度因素以及水声传感器校准问题;还有高吞吐量的 SmartSCAN 技术。

Includes maintenance and mounting kits for hydrophones and transducers.

包含用于水听器和换能器维护及安装的整套配件。

Full Product Description

完整产品描述

The AIMS III offers the right balance between versatility and easy-to-use operations to meet the most advanced requirements in R&D characterization, regulatory testing, and production QC. The system is commonly used to characterize and validate transducer designs. Features such as the 5 axis motion, various firing/measuring orientations, and real-time plotting make it the tool of choice to meet the most stringent environments. The AIMS platform has also established itself as the premier instrument in the regulatory community. The system allows for automatic reporting compliant with standards for diagnostic equipment (AIUM-NEMA UD-2/UD-3 and IEC 60601-2- 37, 62127-1, and 62359) as well as for physiotherapy ( US 21 CFR1050.10 and IEC 60601- 2-5 and 61689).

AIMS III 在多功能性与易用性之间提供了理想的平衡，能够满足研发特性分析、法规测试以及生产质量控制中最复杂的需求。该系统常用于对换能器设计进行特性分析与验证。其具备五轴运动控制、多种发射/测量方向选择功能，以及实时绘图能力，使其成为应对最严格环境条件的理想工具。AIMS 平台已成功成为法规领域中的仪器品牌。该系统能够自动生成符合诊断设备标准的报告(如 AIUM-NEMA UD-2/UD-3 和 IEC 60601-2-37、62127-1 和 62359 标准)，同时也适用于物理治疗领域(如 US 21 CFR1050.10 以及 IEC 60601-2-5 和 61689 标准)。

Technical Specifications

技术规格说明

Tank: 水槽：

Acrylic tank with water circulation connections

带有水循环连接的丙烯酸材质的水箱

Large viewing area

较大的观看区域

Compatible with AQUAS water conditioner

与 AQUAS 水质调节剂兼容

Inside Dimensions: 内部尺寸：

Small: 0.73 m X 0.36 m X 0.44 m

小型：0.73 米 × 0.36 米 × 0.44 米

Large: 0.89 m X 0.51 m X 0.58 m

大型：0.89 米 x 0.51 米 x 0.58 米

Motion: 动议：

Positioning repeatability: < 5 μm

定位重复性：< 5 微米

X, Y, Z step size: 5.5 μm

X、Y、Z 步长：5.5 微米

Rotary step size: 0.025 °

旋转步长：0.025 度

Max speed: 11 mm per second

最大速度：每秒 11 毫米

Travel range (with standard HW fixtures):

飞行范围(使用标准硬件配件时)：

Small: 380 mm x 265 mm x 330 mm vertical

尺寸：高度 380 毫米，宽度 265 毫米，深度 330 毫米

Large: 575 mm x 425 mm x 495 mm vertical

尺寸：高度 575 毫米，宽度 425 毫米，深度 495 毫米

3-axis scanning (standard); 2-rotational axis (optional)

3 轴扫描(标准配置);2 个旋转轴(可选)Temperature: 温度：

Temperature Probe, 3 meter cable with USB connection

温度探针，配备 3 米长的电缆，并带有 USB 连接接口

Soniq Software: Soniq 软件：

Mapping of acoustic fields in 1, 2, or 3D

在 1 维、2 维或 3 维空间中绘制声场分布图

Acquisition of waveform data for analysis

获取用于分析的波形数据

Real-time plotting of data acquisition

实时绘制数据采集数据

Over 100 calculated parameters including Prms, Pii, Ispta, TI, and MI.

超过 100 个计算参数，包括 Prms、Pii、Ispta、TI 和 MI 等。

Compliant with AIUM-NEMA and IEC standards.

符合 AIUM-NEMA 和 IEC 标准。

Waveform deconvolution

波形反卷积

Automatic temperature measurements

自动温度测量

Recommended PC Requirements:

推荐的电脑配置：

PC: Windows 10 (64 bit), Intel Core i3, dual core 3.7 GHz, 4 GB RAM, 500 GB HD, DVD drive, 7 available USB ports

个人电脑：Windows 10(64 位版本)，英特尔酷睿 i3 处理器，双核，主频 3.7 GHz，4GB 内存，500GB 硬盘，DVD 光驱，7 个可用 USB 接口Software: 软件：

Required: Adobe Reader, PicoScope.

所需软件：

Adobe Reader、PicoScope。

Optional: Microsoft Excel and web browser.

可选：微软 Excel 软件以及网络浏览器。

Oscilloscope: 示波器：

Support for PicoScope 5244A

对 PicoScope 5244A 产品的支持
